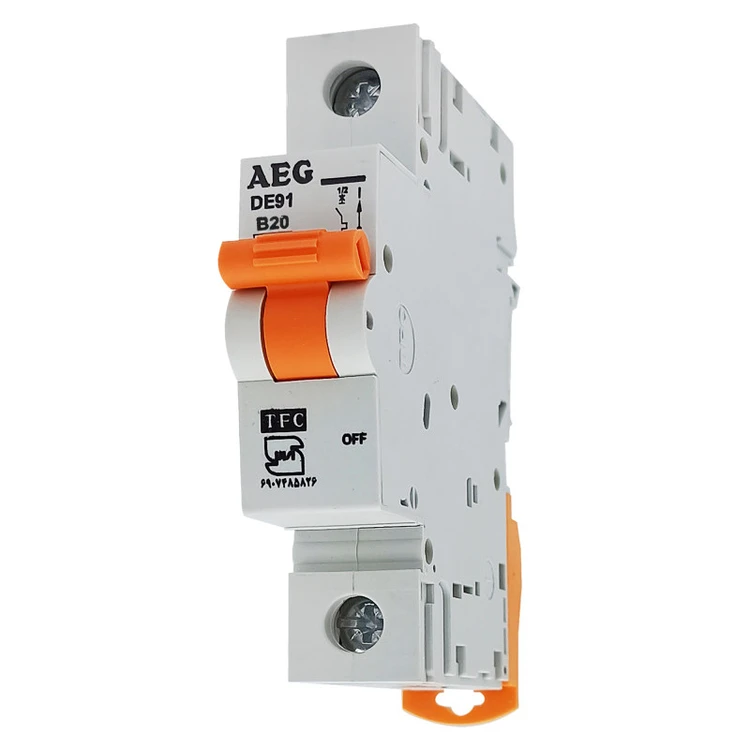

کلید مینیاتوری AEG تک فاز 20 آمپر 10 کیلو آمپر

کلید مینیاتوری تک فاز 20 آمپر AEG در دو تیپ روشنایی و موتوری ساخته شده است و برای ایجاد امنیت و حفاظت در مدار الکتریکی به کار می رود. عملکرد دقیق کلید مینیاتوری 20 آمپر AEG به گونه ای است که اگر اتصال کوتاه رخ دهد و یا جریان لحظه ای برای مدت مشخصی از جریان نامی (جریان مجاز مدار) تجاوز کند مدار قطع می شود تا به اجزای دیگر مدار صدمه ای نرسد و سالم بماند. این فیوز مینیاتوری از دو مکانیزم برای عملکرد استفاده می کند. عملکرد بی متالی برای حفاظت اضافه بار و عملکرد مغناطیسی جهت حفاظت از اتصال کوتاه است. تشخیص جریان اضافه به عهده یک فلز (بیمتال) است که به وسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری شده و مدار را قطع می کند. جریان اتصال کوتاه به وسیله سیم پیچی با قطر زیاد و تعداد دور کم می باشد به صورت مغناطیسی تشخیص داده می شود تا کلید مینیاتوری عمل می کند.

کلید مینیاتوری AEG با توجه به مدت زمان قطع مدار و قدرت تحمل جریان اضافی و کاربرد آن دارای انواع گوناگونی می باشد تا با توجه به مصارف مختلف و شدت جریان مورد نیاز، مورد استفاده قرار گیرد. تیپ B که به دلیل میزان حساسیت آن به تند کار معروف است برای مصارف خانگی و روشنایی مناسب می باشد. در تیپ روشنایی اگر جریان اضافه بار بین 3 تا 5 برابر جریان نامی باشد مدار الکتریکی قطع می شود تا به وسایل برقی لطمه ای وارد نشود. تیپ C نیز که به دلیل میزان حساسیت آن به نوع کند کار معروف است اگر جریان اضافه بار بین 5 تا 10 برابر جریان نامی باشد مدار الکتریکی را قطع می کند، در نتیجه برای مصارف صنعتی، ماشین آلات و برخی لوازم برقی خانگی مورد استفاده قرار می گیرد. تیپ C تیپ موتوری نیز نامیده می شود.

کلید مینیاتوری AEG 20 آمپر 10 کیلو آمپر برای مدار های تک فاز مورد استفاده قرار می گیرد و جریان مجاز و یا همان جریان نامی آن 20 آمپر می باشد.
